聚脲体系在重防腐领域的应用越来越广，但一个长期存在的认知误区是：把聚脲当作一种"万能涂料"，不分场合地通用。事实上，聚脲按固化剂类型分为芳香族和脂肪族两大分支，两者的耐候表现天差地别。芳香族聚脲因分子链中含苯环结构，在紫外线照射下会迅速发生光氧化反应，导致漆膜黄变、粉化、失光，行业内形象地称之为"见光死"。因此，芳香族聚脲只适合浸没环境（水下）和室内不见光部位使用。一旦涉及户外暴露场景，必须在芳香族聚脲之上罩涂脂肪族聚脲面漆，用脂肪族版本的耐候屏障为底层遮风挡雨。这套"芳香族打底+脂肪族罩面"的组合，是兼顾性能与成本的经典方案。

一、芳香族聚脲的分子结构短板

芳香族聚脲通常采用MDI（二苯基甲烷二异氰酸酯）作为异氰酸酯组分。MDI分子链中含有两个苯环，这一结构赋予了材料较高的刚性和强度，但也埋下了耐候性的致命隐患。当紫外线照射到含苯环的聚脲漆膜表面时，光子能量足以激发芳环上的电子，引发光氧化反应，导致分子链断裂和交联结构破坏。宏观表现就是漆膜在短时间内（户外暴露3-6个月）出现明显黄变、粉化、表面粗糙，*终丧失防护功能。

这一缺陷是分子层面的，无法通过添加紫外线吸收剂或抗氧化剂从根本上解决。添加剂只能延缓降解速度，无法阻止*终的光氧化进程。因此，芳香族聚脲从设计之初就被定位为"非外露型"材料。

二、适用边界：浸没与不见光

正因为不耐紫外线，芳香族聚脲的*佳舞台恰好是"不见光"的环境：

浸没环境。 水下结构如污水处理池内壁、自来水管道内衬、水闸、渡槽等，紫外线无法穿透水体到达涂层表面，芳香族聚脲的耐化学腐蚀性和高力学性能可以充分发挥。在这些场景中，芳香族聚脲的耐水性和抗渗性完全满足要求，且成本低于脂肪族版本。

室内不见光部位。 工厂车间地坪、室内储罐外壁、地下车库、隧道内壁等，不受阳光直射，芳香族聚脲可以长期稳定服役。工业地坪是芳香族聚脲*大的应用场景之一，其高耐磨性和秒级固化特性让地坪可以在喷涂后数小时内恢复使用。

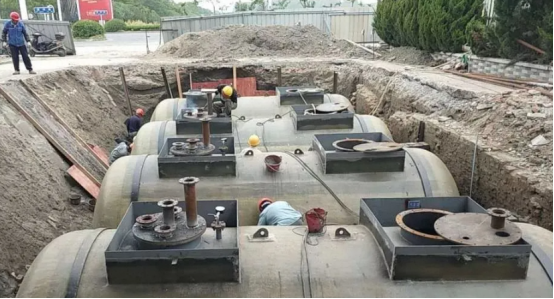

埋地设施。 地下管道外防腐、埋地储罐等，同样不受紫外线威胁，芳香族聚脲是经济合理的选择。

三、户外解决方案：脂肪族罩涂的必要性

当工程场景必须从室内延伸到户外，或者同一结构同时存在浸没段和暴露段时，解决方案不是放弃聚脲体系，而是在芳香族聚脲底层之上罩涂一层脂肪族聚脲面漆。

脂肪族聚脲采用HDI（六亚甲基二异氰酸酯）或其三聚体，分子链中不含苯环，紫外线无法破坏其化学键。罩涂在芳香族聚脲表面的脂肪族面漆，就像一层"防晒衣"，替底层挡住了所有紫外线伤害。底层芳香族聚脲继续提供厚涂缓冲、高拉伸、高耐磨的力学支撑，面层脂肪族聚脲提供抗紫外线、保色保光的耐候屏障。两者协同，各司其职。

这种"芳香族打底+脂肪族罩面"的配套策略，在水利工程中尤为常见。水闸、渡槽、大坝表面防护往往同时面临水下浸没段和大气暴露段，统一采用聚脲体系可以保证涂层间的兼容性，而通过罩涂脂肪族面漆来区分耐候等级，既保证了整体防护效果，又避免了全体系使用脂肪族版本带来的成本翻倍。

四、罩涂施工的关键窗口

脂肪族聚脲面漆罩涂在芳香族聚脲底层之上，施工窗口需要精确控制：

覆涂间隔。 芳香族聚脲底层喷涂后，需在规定的覆涂间隔内完成面层罩涂。通常建议在底层表干后2-24小时内进行（具体视配方而定）。间隔过短，底层未完全反应可能导致层间气泡；间隔过长，底层表面可能污染或形成致密氧化层，影响层间附着力。

表面处理。 如果因工期原因超过了*佳覆涂间隔，底层表面需进行轻度打磨或溶剂擦拭，去除表面污染和可能的粉化层，然后立即进行面层喷涂。

厚度匹配。 底层芳香族聚脲通常喷涂1-2mm厚，提供主体防护；面层脂肪族聚脲罩涂0.3-0.5mm即可满足耐候需求。过厚的面层不仅增加成本，还可能因内外固化收缩差异导致层间应力。

五、成本与性能的平衡

全体系使用脂肪族聚脲的成本约为芳香族版本的2-2.5倍。在大型工程中，如果所有部位都采用脂肪族聚脲，材料费用将大幅增加。采用"芳香族打底+脂肪族罩面"的分级策略，可以在户外暴露部位获得与全脂肪族体系相当的耐候效果，同时将整体材料成本控制在接近全芳香族体系的水平。这种分级防护思路，体现了防腐工程中"好钢用在刀刃上"的成本控制哲学。

芳香族聚脲的"见光死"不是缺陷，而是特性——它把全部性能预算都花在了力学强度和成本控制上，把耐候的任务交给了脂肪族罩面层。理解这一分工逻辑，才能在防腐工程中选对材料、控好成本、保住寿命。
