单组份自干带来的施工便捷性

双组份绝缘涂料的施工痛点在于配比和适用期。固化剂和基料必须按精确比例混合，误差过大会导致固化不完全或性能下降。混合后还有适用期限制，超时粘度上升无法施工，剩余涂料只能报废。单组份绝缘涂料消除了这些限制。树脂、绝缘填料和助剂在出厂时已完成配比，用户开桶后只需搅拌均匀，即可用刷涂、辊涂或喷涂方式施工。溶剂挥发后自然成膜，不需要外部加热固化（室温即可），也不需要添加任何辅料。

这种"开桶即用"的特性让它在现场维修和应急抢修中优势明显。变电站的端子箱、配电柜的母线排、电机外壳的接线部位，这些地方出现绝缘破损时，不需要拆卸回厂，现场清理后直接涂刷，表干时间通常在1-2小时，实干4-8小时，短时间内即可恢复送电。对于维护人员来说，这比拆卸、浸渍、烘烤的整套流程节省了大量时间和人力。

漆膜致密性与电气性能

绝缘涂料的核心指标是介电强度和体积电阻率。介电强度反映漆膜抵抗电击穿的能力，数值越高，绝缘层能承受的电压梯度越大。单组份绝缘涂料固化后漆膜致密，内部无针孔和气泡，介电强度通常可达15-30kV/mm，足以覆盖大多数低压和中压设备的外部绝缘需求。体积电阻率反映材料阻止电流通过的本领，数值越高绝缘性能越好，优质单组份绝缘涂料的体积电阻率可达10¹²-10¹⁴Ω·cm，在潮湿环境中仍能维持稳定的绝缘性能。

防潮耐油是另一个关键指标。户外电气设备经常面临雨水、凝露和高湿度环境，水汽渗入绝缘层会导致介电强度下降，引发漏电。单组份绝缘涂料的致密漆膜能有效阻隔水分渗透，同时在变压器油、润滑油等环境中保持稳定，不发生溶胀或溶解。这种防潮耐油的双重能力，让它在户外配电设备和工业现场电机外壳上表现可靠。

抑制漏电与爬电的机制

漏电和爬电是电气设备外部绝缘失效的两种常见形式。漏电是电流直接穿过绝缘层，通常因为漆膜有针孔、裂纹或厚度不足。爬电是电流沿着绝缘表面泄漏，通常因为表面积聚灰尘、水汽形成导电通道。单组份绝缘涂料从两个方向应对：漆膜致密无针孔，阻断电流直接穿透的路径；表面光滑不易积尘，且具备一定的憎水性，水分在表面不易铺展成连续水膜，切断了表面导电通道。在潮湿多尘的工业环境中，这种双重阻断显著降低了漏电和爬电的风险。

轻度防腐防锈的附加价值

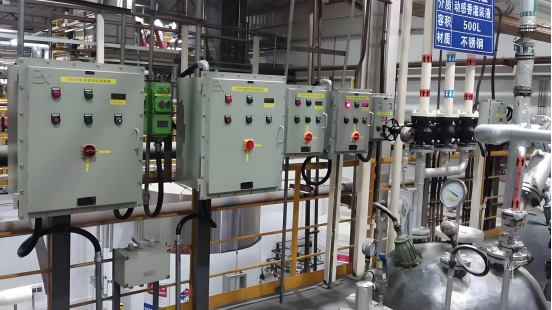

电气设备外壳多为钢铁材质，在潮湿环境中容易生锈。锈层疏松多孔，不仅破坏涂层附着力，还会形成电化学腐蚀加速金属损耗。单组份绝缘涂料的树脂体系对钢铁表面有一定的附着力，漆膜致密能阻隔氧气和水分接触金属，提供轻度防腐防锈保护。这种"绝缘+防腐"的双重功能，让它在控制柜、接线盒、电缆桥架等场景中一材两用，减少了单独涂装防腐底漆的工序。

能力边界：什么能做，什么不能做

单组份绝缘涂料的定位是外部绝缘防护，不是万能绝缘方案。它的能力边界需要明确：

不适合电机线圈浸渍工艺。 电机线圈浸渍要求涂料具备极低的粘度和极高的渗透性，能够渗入漆包线之间的微小间隙，并在高温下固化形成整体粘结。单组份自干涂料的粘度较高，无法充分渗入线圈内部，且室温固化的交联密度不如高温烘烤型浸渍漆，机械强度和耐热性不足。线圈浸渍应使用专用的浸渍树脂。

不能替代高压绝缘子专用RTV防污闪涂料。 高压绝缘子工作在户外，面临严重的污秽和潮湿交替，需要涂料具备优异的憎水迁移性和自清洁能力。RTV防污闪涂料的硅橡胶体系能在表面形成稳定的憎水层，污秽被雨水冲刷后不易形成导电通道。单组份绝缘涂料不具备这种憎水迁移特性，在重污秽环境中长期服役后表面会积污受潮，引发污闪。高压绝缘子必须使用专用的RTV防污闪涂料。

施工要点

表面处理不需要喷砂，但必须清除油污、灰尘和松散锈层。钢铁表面手工除锈至St2级即可。涂覆前涂料充分搅拌，确保绝缘填料均匀分散。推荐刷涂或辊涂，边缘和角落注意覆盖完整。湿膜厚度控制在80-120μm，干膜厚度40-80μm。多道涂装可提升绝缘性能，每道间隔2-4小时。施工环境温度5℃以上，相对湿度低于85%。

单组份绝缘涂料用自干便捷和致密漆膜，在电气设备外部绝缘防护中提供了务实的解决方案。守住"不做浸渍、不替RTV"的边界，它能在配电、控制、电机外壳等场景中兑现可靠的绝缘和轻度防腐效果。
