在钢结构重防腐体系中，中间漆的角色常被误解为“凑厚度”的配角。传统的环氧厚浆型涂料，凭借高固体份与触变改性，单道即可实现可观膜厚，看似高效。然而，这种依赖“厚度累积”的朴素逻辑，在苛刻腐蚀环境下却暴露出隐性天花板——纯环氧树脂的交联网络无法彻底阻断水、氧及离子的渗透。当面对海洋大气或化工介质时，渗透通道的局部集中效应会加速底层失效，厚度优势反而可能转化为沉没成本。

真正的防腐效能跃升，来自于层状屏障机理的引入。云母氧化铁（MIO）与玻璃鳞片，正是这一技术路径上的两座里程碑。

一、 MIO：用“薄片”重构渗透迷宫

云母氧化铁的引入，彻底改变了中间漆的防护逻辑。氧化铁薄片在环氧基体中并非随机分布，而是趋向于平行取向，形成层状阻隔结构。这种结构的威力，取决于片状颗粒的径厚比（50-200）。

想象一下，腐蚀介质的扩散路径原本是一条直线，但MIO层的存在，将涂层分割为数十个亚层，迫使介质像走迷宫一样曲折绕行。这种“迷宫效应”的量化表征极为惊人：通过电化学阻抗谱测试，同等膜厚下，MIO环氧涂层的低频电阻较纯环氧提升2-3个数量级，意味着离子渗透速率降低了99%以上。

除了屏蔽性能，MIO还贡献了力学性能的优化。片状颗粒在应力场中分散外部冲击，吸收温度循环中的热应力。对于温差可达50-80℃的桥梁钢箱梁，这种应力缓冲功能显著降低了涂层剥离风险。此外，MIO的深色外观能高效吸收紫外辐射，阻止光氧化降解，并增强热辐射散发，降低表面温升。这些隐性功能的叠加，使MIO环氧漆的实际寿命较纯环氧厚浆漆延长30-50%，而材料成本增幅仅控制在15-25%区间，性价比极高。

二、 玻璃鳞片：将屏障推向材料极限

如果说MIO是层状屏障的“常规武器”，那么玻璃鳞片涂料则是“极限装备”。硼硅酸盐玻璃经过特殊加工，厚度仅2-8μm，片径0.2-3mm，实现了数百级的径厚比，层数密度较MIO提升3-5倍。

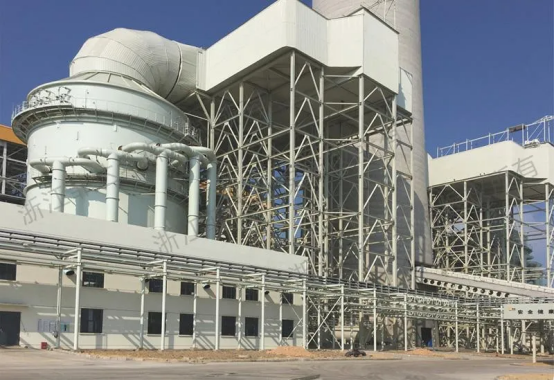

这种几何优势的工程转化，表现为极端环境下的极致耐久性。以燃煤电厂脱硫装置为例，面对pH 4.5-6.5的酸性浆液、高浓度氯离子及固液两相流磨蚀，碳钢基材的腐蚀速率可达5-10 mm/年。而2-3mm厚的玻璃鳞片涂层，能将腐蚀速率降至0.05 mm/年以下，设计寿命延长至15-20年。其氯离子有效扩散系数降至10⁻¹² cm²/s量级，较纯环氧降低了三个数量级。

玻璃鳞片的透明特性，也为质量控制带来了革命。目视即可辨识漆膜均匀性，超声波等无损检测信号的穿透性也得到改善，这在核电、石化等安全敏感领域至关重要。

三、 工艺的尊严：施工决定成败

再好的材料，离开精准施工也是徒劳。玻璃鳞片技术对施工工艺的要求近乎苛刻：

· 无气喷涂：压力必须锁定在15-25MPa。压力不足导致雾化不良、鳞片取向杂乱；压力过高则引发鳞片破碎。

· 操作参数：喷枪移动速度30-50cm/s、距离基面30-40cm、角度75-85°，这些参数经流变学优化，保障鳞片在撞击后“平躺”取向。

· 溶剂挥发：依赖醇醚类、酯类、芳烃类的精确配比，实现“初期快干固定、后期缓释流平”的梯度设计。

任何环节的疏漏，如底材喷砂未达到Sa 2.5级，或层间间隔控制失当，都可能导致电火花检测时的针孔缺陷，引发连锁失效。

四、 场景化选型：没有*好，只有*适配

MIO与玻璃鳞片的选择，是一场基于全寿命成本的多维权衡。以下是典型工程场景的技术适配逻辑：

对于海上风电飞溅区，还需特别注意涂层与阴极保护的协同。过度负电位可能引发涂层阴极剥离，此时采用乙烯基酯树脂替代环氧，可改善耐碱性，但成本会上升20-30%。

结语：从“被动厚度”到“主动功能”

MIO与玻璃鳞片的技术演进，标志着中间漆从单纯的“厚度累积”转向“结构屏蔽”。未来，随着自修复微胶囊、传感功能集成及梯度结构的引入，中间漆将向“智能屏障”演进。但在当下，深刻理解层状机理，精准匹配工况，依然是防腐工程师*坚实的武器。
