一、为什么是"脂肪族"？抗紫外线的化学根源

航标漆长期暴露在户外紫外线之下，树脂体系的耐候性决定了它的寿命上限。这里的关键分水岭是：脂肪族异氰酸酯 vs 芳香族异氰酸酯。

芳香族聚氨酯固化后，分子结构中含有苯环。苯环在紫外线照射下，氨酯键分解生成胺，芳香胺氧化后形成醌式发色基团——这就是涂层"晒黄"的化学根源。而脂肪族异氰酸酯（如HDI、IPDI）的分子结构中不含苯环，没有共轭发色团，紫外线照射下氨酯键稳定，即便分解生成的脂肪胺也不易氧化变色。

这一化学结构的差异，直接决定了航标漆的长期表现：脂肪族丙烯酸聚氨酯面漆在长期日晒下不易黄变、不粉化、不失光，保光保色性优异；而如果用芳香族体系，户外1-2年就会出现明显黄变、粉化、褪色。对于设计寿命要求10年以上的高空航标，脂肪族是唯一的选择。

二、高光泽高饱和：不止是"好看"，更是安全刚需

航标漆的核心使命是视觉识别。在天空、云层、山体、建筑等复杂背景下，高耸构筑物必须能被飞行器、船舶在远距离和低能见度条件下快速识别。这就对漆膜的色彩表现提出了严苛要求：

· 高光泽：漆膜光泽度高，表面对光线的镜面反射强，远距离辨识度更高

· 高色彩饱和度：经典大红、白色为主，色彩鲜艳纯正，也可定制橙色等其他警示色

· 保色性：长期户外暴露后颜色不漂移、不灰化、不褪色

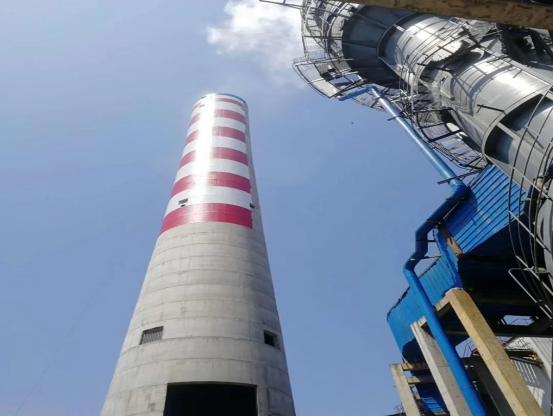

航空标志漆的光泽度和色彩饱和度并非装饰性加分项，而是安全功能的直接载体。红白相间的警示条纹，利用强烈的色彩对比，在白天和不同天气条件下都能保持清晰醒目的识别效果。一旦漆膜粉化、褪色、失光，对比度下降，航标就失去了安全警示的意义。脂肪族丙烯酸聚氨酯体系通过稳定的分子结构和耐候颜料的组合，确保在户外长期使用中保持色彩鲜艳、光泽度高。

三、机械性能：高空环境的物理考验

高耸构筑物航标漆面临的机械挑战不容小觑：

· 硬度高：抵抗风沙冲刷、清洗维护中的磨损

· 抗冲击：抵御搬运安装中的碰撞、异物撞击

· 耐冷热交替：昼夜温差、季节温度变化下漆膜不开裂不脱落

· 柔韧性：基材微变形时漆膜随之形变不脆裂

双组份脂肪族丙烯酸聚氨酯通过丙烯酸树脂与异氰酸酯的交联反应，形成致密的网状涂膜，坚韧耐磨，硬度与柔韧性达到良好平衡。这使得航标漆在风雨、沙尘、温度变化等综合作用下，依然能保持漆膜完整。

四、耐介质性能：工业大气与海洋环境的双重考验

航标漆的应用场景极为复杂：

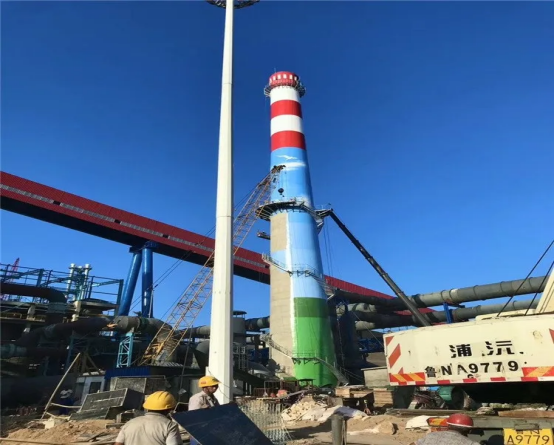

· 工业烟囱：面临烟气、硫化物、氮氧化物等化工大气侵蚀

· 沿海桥梁/海上设施：面临高盐雾、高湿度的海洋大气腐蚀

· 酸雨环境：面临酸性降水长期冲刷

· 水工设施：面临干湿交替和水线浸泡

脂肪族丙烯酸聚氨酯航标漆具备优良的耐水性、耐盐雾性、耐化工大气性、耐酸雨性。致密的涂膜有效阻隔水分、氧气、氯离子等腐蚀介质的渗透，保护底层防腐体系不被破坏。这也是为什么航标漆通常被设计为重防腐"底-中-面"配套体系的*外层——底漆提供防腐，中间漆提供屏蔽增厚，航标面漆提供耐候、耐介质侵蚀和视觉标识。

五、施工适应性：双组份体系的工艺逻辑

双组份脂肪族丙烯酸聚氨酯航标漆的施工有几个关键控制点：

基材处理：钢材表面要求喷砂或抛丸除锈达到Sa2.5级，混凝土表面需确保干燥、坚固、无粉化。基材处理不到位，再好的面漆也会整片脱落。

配比混合：甲组份（含羟基丙烯酸树脂+颜料+助剂）与乙组份（脂肪族异氰酸酯固化剂）按厂家指定重量比混合，通常需要熟化一段时间后方可施工。混合后的涂料有适用期限制，必须在规定时间内用完。

施工方式：无气喷涂、空气喷涂、刷涂、辊涂均可。对于高大构筑物，无气喷涂效率*高，涂层均匀性*好。

涂装间隔：与下层涂层的复涂间隔需严格控制，过长需拉毛处理确保层间附着力。

环境要求：施工温度通常5℃以上，相对湿度低于80%，基材温度高于露点3℃以上。雨雪、大风、高湿天气严禁涂装。

六、典型配套体系

航标漆通常不是单独使用，而是嵌入完整的重防腐配套：

这种配套逻辑下，航标漆作为*外层，既承担视觉标识功能，又提供*终的耐候、耐介质物理屏障。三层各司其职，整体防护寿命可达10年以上。

双组份脂肪族丙烯酸聚氨酯航标漆的技术价值，在于它用脂肪族结构解决了"怕晒"的化学难题，用交联固化实现了硬度与柔韧的平衡，用高光泽高饱和颜料体系满足了视觉识别的安全刚需，用致密的涂膜抵御水、盐雾、化工大气、酸雨的综合侵蚀。它不是普通的"红白油漆"，而是高耸构筑物长效安全防护体系的关键一环。选对体系、控好施工，一座烟囱、一座桥塔的航标，可以10年免大修，持续发挥警示与防护的双重作用。
