环氧富锌面漆是一个容易让人混淆的产品——它名字里带"富锌"，说明含有锌粉，具备防锈能力；它又叫"面漆"，意味着要承担*外层的装饰和封闭功能。这种双重身份决定了它的主打功能、防护等级和使用边界都与环氧富锌底漆截然不同。

简单来说：环氧树脂+锌粉提供屏蔽防锈，同时可调色实现装饰效果；防护等级定位为室内钢结构、设备罐体内部的中等防腐；绝对不可直接户外裸露使用。

1. 双效合一：屏蔽防锈 + 可调色装饰

普通环氧富锌底漆的设计逻辑是"藏起来用"——涂在底层，不要求好看，只要求防锈。环氧富锌面漆则必须"抛头露面"，所以它做了两件事：

· 环氧树脂 + 锌粉构建屏蔽防锈层。环氧树脂固化后形成致密交联网络，水、氧难以渗透；锌粉在涂层中形成连续导电网络，即使漆膜有微小损伤，锌粉也能通过牺牲阳极作用保护周边钢基材。与底漆不同的是，面漆中的锌粉含量通常低于底漆（一般在30%-50%区间），因为面漆不需要像底漆那样提供强阴极保护，更多是利用锌粉的屏蔽填充作用减少膜内孔隙。

· 可调色实现装饰性。面漆需要平整、均匀、有光泽，并能根据客户需求调配颜色。环氧富锌面漆通过调整配方中的消光程度和颜料分散体系，可以实现哑光、平光等外观效果，颜色覆盖中灰、铁红、深绿等常规工业色。虽然不能像聚氨酯面漆那样做到高光鲜艳，但作为室内设备的*后一道涂层，完全能满足目视验收和车间管理的颜色标识需求。

这两点结合起来，环氧富锌面漆就成了一个"既能防锈又能见人"的涂层，特别适合那些既需要防腐保护又需要美观标识的室内场景。

2. 防护等级：室内中等防腐

环氧富锌面漆的防护等级明确指向室内钢结构、设备罐体内部的中等防腐需求。

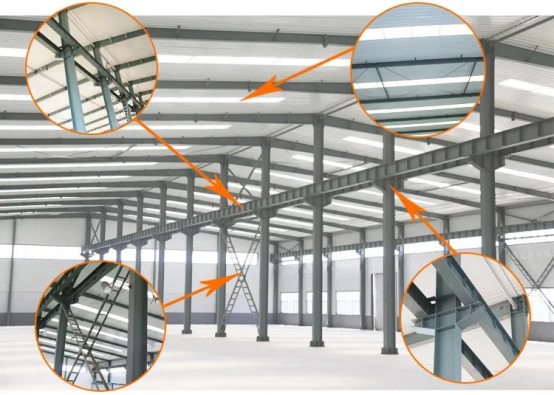

· 室内钢结构。厂房内部的钢柱、钢梁、桁架等，环境腐蚀负荷低（C2级或轻度C3），没有日晒雨淋，主要威胁是室内湿度波动和轻微工业大气。环氧富锌面漆的屏蔽防锈能力足以应对这类环境，设计寿命通常5-8年。

· 设备罐体内部。储罐内壁、反应釜外壁、管道外层等，处于半封闭或室内环境，可能接触油品、弱腐蚀介质或冷凝水。环氧体系对多种化学品有较好的耐受性，锌粉的加入进一步提升了膜下防锈能力。需要注意的是，如果罐体内部涉及食品级或强溶剂介质，需另行确认涂层认证，不可盲目套用。

· 为什么是"中等"而非"重防腐"。面漆中的锌粉含量有限，阴极保护能力不如高锌底漆；同时环氧树脂本身不耐紫外线，无法应对户外严酷气候。所以它被定位在中等防腐级别，不是C4-C5那种极端环境的选手。

3. 户外禁区：环氧体系不耐紫外线

这是环氧富锌面漆*明确的边界——不可直接户外裸露。

· 粉化机理。环氧树脂分子链中含有醚键和羟基，在紫外线照射下会发生光氧化反应，分子链断裂，漆膜表面逐渐粉化、失光、褪色。户外使用6-12个月后，表面开始出现粉化层，用手一摸满手白灰；1-2年后粉化层增厚，涂层厚度实质性减薄，防锈能力丧失。

· 锌粉的加速消耗。户外环境中，紫外线+水分+氧气的组合会加速锌粉的氧化和水化反应，锌盐大量析出，涂层内部体积膨胀，导致表面起泡、龟裂。

· 后果。如果错误地将环氧富锌面漆用在户外钢结构上，短期内看起来没问题，但一到两年后必然出现粉化剥落，需要全部打磨重涂，返工成本远超当初选对产品的差价。

· 正确做法。户外场景必须在环氧富锌面漆之上再覆涂一道耐候面漆（如丙烯酸聚氨酯或氟碳面漆），形成"底漆+中间漆+耐候面漆"的完整体系。如果项目预算有限且腐蚀环境温和，也可以直接选用环氧底漆+聚氨酯面漆的经典配套，跳过富锌面漆。

4. 施工与配套要点

· 表面处理。作为面漆使用时，前道底漆或基材表面应清洁干燥、无油污无浮锈。如果直接涂装在钢材上作为底面合一漆，建议喷砂处理至Sa 2.5级；如果覆涂在环氧底漆上，底漆表面应拉毛处理以增强层间附着力。

· 混合与熟化。双组份产品，A组份（环氧树脂+锌粉+颜料）与B组份（固化剂）按质量比混合，搅拌均匀后熟化10-15分钟再施工。锌粉密度大，施工过程需持续搅拌防止沉淀。

· 覆涂间隔。在环氧富锌面漆上覆涂聚氨酯等面漆时，需控制覆涂窗口。*短覆涂间隔通常为16-24小时（23℃），*长覆涂间隔不超过7天。超过7天表面已完全固化变光滑，必须打磨拉毛后再覆涂。

5. 环氧富锌底漆 vs 环氧富锌面漆

环氧富锌面漆的价值在于把防锈和装饰压缩到一道涂层里，为室内中等防腐场景提供了一个简洁高效的解决方案。认清它的能力边界，用对地方，它就是性价比极高的选择；用错场景，它就是*快失效的涂层。
