聚氨酯铁红底漆由聚氨酯树脂、氧化铁红、防锈颜填料、助剂、溶剂等组成
与多异氰酸酯预聚物组成的双组分聚氨酯铁红底漆。
产品概要 |
聚氨酯铁红底漆由聚氨酯树脂、氧化铁红、防锈颜填料、助剂、溶剂等组成，与多异氰酸酯预聚物组成的双组分聚氨酯铁红底漆。
产品简介 |
 | 产品名称：聚氨酯铁红底漆 |
漆膜颜色：铁红 | |
包装规格：25kg+3kg/组 | |
混合比例：25:3 |
产品特性 |
防腐特性 | 涂层防腐性优良，耐水、耐潮湿，防锈效果好 |
附着力强 | 漆膜与基材附着力强，粘附牢固，涂层不脱落 |
机械性能 | 漆膜耐冲击性、弯曲性、硬度等指标符合标准 |
配套优异 | 与专用中间漆、面漆配套使用，涂层体系完善，防护优异 |
产品用途 |
 |  |
| 设备防腐 | 钢结构防腐 |
 |  |
| 厂房结构防腐 | 港口防腐 |
技术参数 |
项目 | 指标（国家标准HG/T 2454-2014溶剂型聚氨酯涂料） | |
漆膜颜色及外观 | 正常 | |
施工性 | 对涂膜无障碍 | |
不挥发物含量/% | ≥50 | |
干燥时间 | 表干 | ≤2h |
实干 | ≤24h | |
适用期（23±2℃） | 5h | |
耐冲击性（正冲）/cm | ≥40 | |
附着力/划格法 | 1级 | |
弯曲测试/mm | 2 | |
耐盐水性 | 72h无异常 | |
施工参数 |
推荐膜厚 | 60-90μm | |||
理论用量 | 约0.14-0.2kg/m²(以50um计算) | |||
储存温度 | -5~40℃ | |||
施工温度 | 5～40℃ | |||
适用期（23±2℃） | 5h | |||
施工方式 | 喷涂、刷涂、滚涂 | |||
涂装间隔 | 底材温度℃ | 5-10 | 15-20 | 25-30 |
最短间隔h | 48 | 24 | 12 | |
最长间隔不超过7天 | ||||
底材温度须高于露点3℃以上，当底材温度低于5℃时，漆膜不固化，不宜施工。 | ||||
涂装参数 |
开桶后，搅拌均匀，加入固化剂，再次搅拌均匀，静置，熟化15分钟后，加适量稀释剂，调至施工粘度 | |||
稀释剂 | 聚氨酯专用稀释剂 | ||
无气喷涂 | 稀释量 | 喷嘴口径 | 喷出压力 |
0-5%（以油漆重量比） | 0.4mm-0.5mm | 10MPa-20MPa | |
空气喷涂 | 稀释量 | 喷嘴口径 | 喷出压力 |
10-15%（以油漆重量比） | 1.5mm-2.0mm | 0.3MPa-0.4MPa | |
辊涂 | 稀释量为5-10%（以油漆重量比） | ||
清洗剂 | 聚氨酯专用稀释剂 | ||
钢结构表面处理 |
第一步：为了确保下道涂层具有持久的附着力，所有表面必须清洁、干燥且无污染物。可用适当的清洁剂清除油脂，用（高压）淡水清除盐分和其他污物。
第二步：钢材表面处理应达到GB/T 8923规定的Sa2.5级，不便喷射除锈的部位，采用手工和动力工具除锈至GB/T 8923规定的St3级，钢材表面粗糙度为Rz30μm～75μm，并且除去表面的油污。
第三步：喷砂完工后，除去喷砂残渣，使用真空吸尘器或无油、无水的压缩空气，清理表面灰尘。
混凝土表面处理 |
第一步：清除各种防碍附着力的物质,如油、油污、脂肪、食品粒子、浮浆、灰尘等,以使涂层与混凝土底材有良好的附着力。
第二步：水泥砂浆或混凝土基层，必须坚固、密实、平整；基层的坡度和强度应符合国家有关设计要求，不应有起砂、起壳、裂缝、蜂窝麻面等现象。

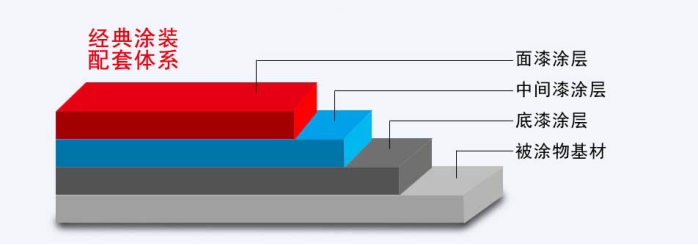

配套体系 |
常用配套方案：
钢结构防腐：聚氨酯铁红底漆+聚氨酯云铁中间漆+聚氨酯面漆
混泥土防腐：聚氨酯铁红底漆+环氧云铁中间漆+聚氨酯面漆
注意事项 |
施工场地应有良好的通风设施，油漆工应戴好眼镜、手套、口罩等，避免皮肤接触和吸入漆雾。施工现场严禁烟火。
产品包装容器必须密封，无空气进入。应存放在通风阴凉处，环境干燥无火源，在存储与运输过程中要防止产品冰冻。在满足以上条件的情况下可存储12个月。
技术指标网址：https://www.doc88.com/p-3876107031640.html
application area
应用领域
环亚以“源头生产，专业研发，技术指导，厂家直发”为始终，贯穿整个企业。业务覆盖面广泛，涵盖石油石化、能源冶金、风力核电、公路桥梁、钢构设备、化工电力、食品医药、污水厂、自来水厂等领域。
Cooperative brand
合作品牌
环亚作为一个出色的现代化企业，长期与中建集团、中冶集团、中交集团、中石化、中石油、中国电力建设集团、华能电力集团、大唐集团、中国神华集团、中化集团、国网电力等知名企业合作，因出色的产品质量和完善的服务体系使环亚在广大客户中享有良好的声誉。
您的位置：
0519-88779909
15380008661
