联系我们
- 座机:0519-88779909
- 地址:常州市天宁区恒生科技园
- 常州环亚复合材料科技有限公司 版权所有
- 苏ICP备2021049615号-1
- 技术支持:迅捷网络
- 《互联网危险物品信息发布管理规定》
聚氨酯云铁中间漆由聚氨酯树脂、云母氧化铁、防锈颜填料、助剂、溶剂等组成,
与多异氰酸酯预聚物组成的双组分聚氨酯云铁中间漆。
产品概要 |
聚氨酯云铁中间漆由聚氨酯树脂、云母氧化铁、防锈颜填料、助剂、溶剂等组成,与多异氰酸酯预聚物组成的双组分聚氨酯云铁中间漆。
产品简介 |
产品名称:聚氨酯云铁中间漆 | |
漆膜颜色:灰色 | |
包装规格:25kg+3kg/组 | |
混合比例:25:3 |
产品特性 |
防腐特性 | 涂层防腐性优良,耐水、耐潮湿,防锈效果好 |
连接性强 | 与底面漆有良好的层间连接性,涂层不脱落 |
机械性能 | 漆膜耐冲击性、弯曲性、硬度等指标符合标准 |
配套优异 | 与专用底漆、面漆配套使用,涂层体系完善,防护优异 |
产品用途 |
桥梁防腐 | 钢结构防腐 |
厂房结构防腐 | 混凝土防腐 |
设备防腐 | 电厂防腐 |
技术参数 |
项目 | 指标(国家标准HG/T 2454-2014溶剂型聚氨酯涂料) | |
漆膜颜色及外观 | 正常 | |
施工性 | 对涂膜无障碍 | |
不挥发物含量/% | ≥50 | |
干燥时间 | 表干 | ≤2h |
实干 | ≤24h | |
适用期(23±2℃) | 5h | |
耐冲击性(正冲)/cm | ≥40 | |
附着力/划格法 | 1级 | |
弯曲测试/mm | 2 | |
耐盐水性 | 72h无异常 |
施工参数 |
推荐膜厚 | 60-120μm | |||
理论用量 | 约0.2-0.4kg/m²(以50um计算) | |||
储存温度 | -5~40℃ | |||
施工温度 | 5~40℃ | |||
适用期(23±2℃) | 5h | |||
施工方式 | 喷涂、刷涂、滚涂 | |||
涂装间隔 | 底材温度℃ | 5-10 | 15-20 | 25-30 |
最短间隔h | 48 | 24 | 12 | |
最长间隔不超过7天 | ||||
底材温度须高于露点3℃以上,当底材温度低于5℃时,漆膜不固化,不宜施工。 |
涂装参数 |
开桶后,搅拌均匀,加入固化剂,再次搅拌均匀,静置,熟化15分钟后,加适量稀释剂,调至施工粘度 | |||
稀释剂 | 聚氨酯专用稀释剂 | ||
无气喷涂 | 稀释量 | 喷嘴口径 | 喷出压力 |
0-5%(以油漆重量比) | 0.4mm-0.5mm | 10MPa-20MPa | |
空气喷涂 | 稀释量 | 喷嘴口径 | 喷出压力 |
10-15%(以油漆重量比) | 1.5mm-2.0mm | 0.3MPa-0.4MPa | |
辊涂 | 稀释量为5-10%(以油漆重量比) | ||
清洗剂 | 聚氨酯专用稀释剂 |
钢结构表面处理 |
第一步:为了确保下道涂层具有持久的附着力,所有表面必须清洁、干燥且无污染物。可用适当的清洁剂清除油脂,用(高压)淡水清除盐分和其他污物。
第二步:钢材表面处理应达到GB/T 8923规定的Sa2.5级,不便喷射除锈的部位,采用手工和动力工具除锈至GB/T 8923规定的St3级,钢材表面粗糙度为Rz30μm~75μm,并且除去表面的油污。
第三步:喷砂完工后,除去喷砂残渣,使用真空吸尘器或无油、无水的压缩空气,清理表面灰尘。
混凝土表面处理 |
第一步:清除各种防碍附着力的物质,如油、油污、脂肪、食品粒子、浮浆、灰尘等,以使涂层与混凝土底材有良好的附着力。
第二步:水泥砂浆或混凝土基层,必须坚固、密实、平整;基层的坡度和强度应符合国家有关设计要求,不应有起砂、起壳、裂缝、蜂窝麻面等现象。

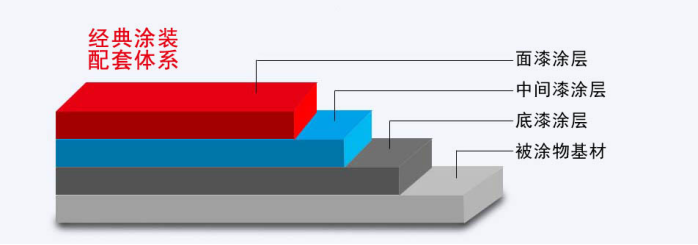

配套体系 |
常用配套方案:
钢结构防腐:聚氨酯铁红底漆+聚氨酯云铁中间漆+聚氨酯面漆
混泥土防腐:环氧富锌底漆底漆+聚氨酯云铁中间漆+聚氨酯面漆
注意事项 |
施工场地应有良好的通风设施,油漆工应戴好眼镜、手套、口罩等,避免皮肤接触和吸入漆雾。施工现场严禁烟火。
产品包装容器必须密封,无空气进入。应存放在通风阴凉处,环境干燥无火源,在存储与运输过程中要防止产品冰冻。在满足以上条件的情况下可存储12个月。
技术指标网址:https://www.doc88.com/p-3876107031640.html
application area
应用领域
环亚以“源头生产,专业研发,技术指导,厂家直发”为始终,贯穿整个企业。业务覆盖面广泛,涵盖石油石化、能源冶金、风力核电、公路桥梁、钢构设备、化工电力、食品医药、污水厂、自来水厂等领域。
